產品說明:
概 述

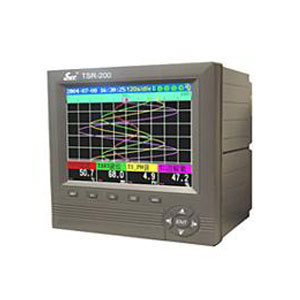

SWP-TSR 智能化 TFT 真彩色無紙記錄儀是我公司 2004 年新近研發的一種智能化多功能二次
儀表，適用于對各種過程參量進行監測、控制、記錄與數據遠傳。
SWP-TSR智能化 TFT 真彩色無紙記錄儀在設計上吸納了當今電腦的結構思路：硬件上采用5.6
英寸真彩、高亮度 TFT LCD 作為顯示屏，內帶快閃存儲器的新型微處理器，擴充了大容量的數據
存儲區，采用了大屏幕液晶圖形顯示板作為顯示器；軟件上引入中文 WINDOWS 的框架思路，采用
了數據壓縮技術。準電腦化的結構，高度地體現了微處理器化儀表的******性，成功地在體積為144
× 144 × 240 mm 的殼體中集成了能實現多回路參數監測，同屏 / 分屏顯示多組數字與圖文曲
線，內含大容量數據記錄存儲空間的多功能彩色無紙記錄儀表。
SWP-TSR 智能化 TFT 真彩色無紙記錄儀在人機操作與觀察界面上都對傳統的機械式記錄儀做
了挑戰性的改革：以中文菜單引導組態操作，以豐富的圖文數據顯示測量過程和結果，以明確的
中文信息標識畫面內容的工程涵義，以大容量的半導體存儲器替代傳統的記錄筆與紙，克服了機
械式記錄儀種種弊端與耗材費用，簡潔直觀地給人以“智能”的感受。
SWP-TSR 智能化 TFT 真彩色無紙記錄儀可接受多達 12 路被測信號，***多輸出 12 路繼電器
信號，6 路DC24V饋電，根據用戶設定要求完成從信號采集、控制、記錄、追憶到傳送的全過程。
SWP-TSR 智能化 TFT 真彩色無紙記錄儀可直接與帶有 RS232 串行口的打印機連接，實現數
據或曲線的打印。
SWP-TSR 智能化 TFT 真彩色無紙記錄儀的串行通訊接口可采用 SWP 儀表通訊協議或 MODBUS RTU 通訊協議與上位機進行數據傳輸，實
現記錄數據的集中管理。
SWP-TSR 智能化 TFT 真彩色無紙記錄儀可對傳感器饋電輸出，組成的系統可省去配電器。
采用全拼輸入法，內帶二級漢字庫，共有 6000 余個漢字，可對畫面上的名稱進行在線設置。
采用xj****的 USB 接口存儲棒作外存儲器，外形美觀小巧，無機械可動部件，大大增強了儀表的可靠性。
主要特點
１.１多路輸入、輸出通道
輸入通道：全可切、全隔離信號***多 12 路。
DC24V 饋電輸出通道：***多可達 6 路
繼電器輸出通道：***多可達 4 路
１.２多功能的顯示畫面：
采用 5.6 英寸高分辨率的 TFT 彩色液晶顯示板，可集中顯示中文菜單、輸入通道號、測量計算數值、過程曲線、工程單位、百分比棒
圖、輸出和報警狀況、歷史記錄追憶等。
１.３便捷的操作界面：
快捷的中文菜單，提示用戶逐級完成參數設定。
明確的中文信息，標識顯示數據的工程涵義。
豐富的圖形畫面，提供需要顯示的參數組合。
輕觸式面板按鍵，方便用戶進行各種的操作。
內置二級漢字庫，內置漢字全拼輸入法，方便中文信息的標識。
１.４高容量的存儲空間：
內置大容量存儲器***多 192Mbit 存儲空間，每個記錄點保存測量間隔時間內數值的***大值和***小值，即使是數值瞬間突變，也會記錄在
案。還可通過外置大容量 FLASH 存儲棒對數據進行備份。
１.５快速的通訊速率：
設有標準雙向串行通訊口，能以高達 57600pbs 的速率與上位機或其它相關的設備進行數據交換?？蛇x擇 RS-232 或 RS-485 通訊方式
。
１.６靈活的附加功能：
通過附加的模塊與相應的參數設定，儀表可提供模擬變送信號輸出，打印機接口信號輸出，直流饋電電源輸出，標準雙向串行通訊接口
，報警音響蜂鳴器輸出等。靈活的運算通道類型，可實現許多特殊的功能要求。
１.７強大的記錄追憶功能：
可單步追憶。
可自動連續（追憶速度分 20 檔可調）追憶。
可按時間查詢追憶。
可通過移動定位軸來查看歷史數據及曲線。
１.８通過 SWP-SPC2000 版工控組態軟件， TSR 系列彩色無紙記錄儀和其他儀表以 485 通訊方式可方便地組成高性能、低價位的工控系統
。
１.９ 儀表工作原理
TSR 系列智能化彩色流量積算記錄儀采用插卡組合式結構，由一塊主機板與不******型的擴展板組合成不******型的記錄儀，每臺儀表***多
可帶 2塊擴展板。
